Su Geçirmez Sıcaklık ve Nem Sensörü TSH230

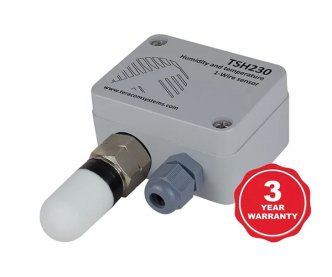

Uygun Fiyatlı Su Geçirmez Sıcaklık ve Nem Sensörleri

TSH230, 1-Wire arayüzlü, su geçirmez bir sıcaklık ve nem sensörüdür. Sıcaklık bir bant aralığı elemanı ile ölçülürken, bağıl nemi ölçmek için benzersiz bir kapasitif eleman kullanılır. Her iki öğe de 12 bitlik analogdan dijitale dönüştürücüye kusursuz bir şekilde bağlanır ve bu da üstün ölçüm kalitesi sağlar. Teracom Ethernet veya hücresel kontrol cihazlarından biriyle birlikte kullanılan TSH230, IP54 koruması gerektiren uygulamalarda nem izleme için ideal bir seçimdir.
TSH230, 1-Wire veri yolu üzerinden iletişim kurar. Her sensörün, aynı 1-Wire veri yolu üzerinde çoklu sensör desteğine olanak tanıyan benzersiz bir 64 bit seri kodu vardır.

Dijital sensör IP65 dereceli bir muhafazaya monte edilmiştir. Bu, toza ve su spreylerine karşı koruma sağlar. Kilit somunlu ve vidasız terminal bloklu kablo rakoru, kolay kablo kurulumuna olanak tanır.

Özellikler:

  • Bağıl nem doğruluğu %3,0.
  • Nem ölçümleri için 12 bit çözünürlük.
  • Sıcaklık ölçümleri için 14 bit çözünürlük.
  • Mükemmel uzun vadeli stabilite.
  • Arayüz üzerinden Firmware güncellemesi.
  • Çoklu sensör desteği için benzersiz 64 bit seri numarası.

Uygulamalar:

Filo yönetim sistemleri;
Çevresel kalitenin izlenmesi ve değerlendirilmesi;
Üzüm bağları, seralar vb. için nem ve sıcaklık izleme;
Telekomünikasyon tesisleri için nem ve sıcaklık kaydı;
Sunucu odası ve veri merkezlerinde nem ve sıcaklık takibi;
Bina yönetim sistemlerinde (BMS) nem ve sıcaklık izleme.

Aşağıdaki sensörler ile kullanılabilir

Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220
Uzak IO modülü TCW122B-CM
GSM-GPRS uzaktan izleme kontrolörü TCG120
IP watchdog izleme modülü TCW122B-WD
Sıcaklık ve nem veri kaydedici TCW210-TH
GSM-GPRS uzak IO modülü TCG140

Teknik Dökümanlar

Teknik Özellikler

  • Boyutlar: 65,6 x 99 x 36 mm
  • Ağırlık: 70 gr
  • Çalışma sıcaklığı aralığı: -20 ila 60°C
  • Çalışma bağıl nem aralığı: %10 - %90 (yoğuşmasız) *
  • Tipik uzun vadeli kayma: ±0,25 %RH/yıl, ±0,05 °C /yıl **
  • Depolama sıcaklığı aralığı: -20 ila 60°C
  • Depolama bağıl nem aralığı: %10 ila %90 (yoğuşmasız)
  • Giriş koruması: IP54
    Güç Gereksinimleri
  • Giriş Gerilimi (IEC 62368-1'e göre -15/+%20 dahil): 4,5 ila 26 VDC
  • Giriş Akımı: 5 mA@5VDC
    • Nem ölçümleri
  • Doğruluk (min): ±3,0 %RH (%20 ila 80 RH aralığında)
  • Doğruluk (maks): ±5,0 %RH (%10 ila 90 RH aralığında)
  • Çözünürlük: %0,1 bağıl nem
    Sıcaklık ölçümleri
  • Doğruluk (min): ±0,4 °C (-10 ila +60°C aralığında)
  • Doğruluk (maks): ±0,6 °C (-20 ila +60°C aralığında)
  • Çözünürlük: 0,1 °C
  • Garanti süresi: 3 yıl
  • Önerilen çalışma aralığı –10 °C ila 60 °C'nin üzerinde %20 ila %80 bağıl nemdir (yoğuşmasız).
    Bu aralıkların ötesinde uzun süreli çalışma, yavaş iyileşme süresiyle birlikte sensör okumasının değişmesine neden olabilir.
    Bazı hava koşullarında filtre kapağındaki havadaki nemin yoğunlaşması mümkündür. Bu durum aşağıdakilerle sonuçlanabilir:
    yavaş iyileşme süresiyle birlikte sensör okumasının değişmesi.
    Buharlaşmış solventler, gaz giderme bantları, kirletici ortamlar nedeniyle daha yüksek sapma değerleri oluşabilir.
    yapıştırıcılar, ambalaj malzemeleri vb.
